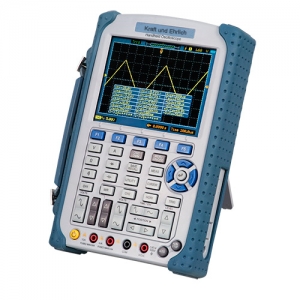

Mobiles Profi-Oszilloskop

Mobiles Profi-Oszilloskop
  • Mobiles Profi-Oszilloskop


waiting...

Art-Nr: 777-001

Preis: 654,50 €*

( 759,22 € inkl. 16 % MwSt ), zzgl. 6,95 €* Versand
Lieferzeit: 5 bis 7 Werktage je nach Verfügbarkeit

Mehr Infos

mobiles Oszilloskop mit 60 MHz Bandbreite / großes 5,7" TFT-Farbdisplay /
2 Eingangskanäle / 250 MSamples/s / USB-Stick anschließbar /


Ein mobiles Oszilloskop wie das Mobile Profi-Oszilloskop sollte in keinem Werkzeugkoffer eines Wartungsmitarbeiters fehlen. Dieses mobile Oszilloskop tritt durch seine einfache Haptik und umfangreichen Funktionen aus der Masse der mobilen Oszilloskope hervor. Das mobile Oszilloskop Mobile Profi-Oszilloskop besitzt zwei Oszilloskop Kanäle die Spannungen von bis zu 300 V aufnehmen können. Die beiden Prüfköpfe vom mobilen Oszilloskop werden kopfseitig an die zwei BNC-Buchsen angeschlossen. Das hat zur Folge, dass die Messleitungen nicht vor dem großen Display oder der der einfach zu bedienenden Tasten liegen und den Anwender bei der Arbeit mit dem mobilen Oszilloskop stören. Neben zahlreichen Funktionen wie einer FFT-Analyse oder mathematischen Verknüpfungen der beiden Eingangskanäle, besitzt dieses mobile Oszilloskop eine einfache Auto-Set-Funktion. Mit einem einfachen Tastendruck kann der Benutzer schnell die besten Einstellungen durch das mobile Oszilloskop festlegen lassen. Lediglich eine Feinabstimmung muss dann noch mit dem mobilen Oszilloskop vorgenommen werden. Diese praktische Funktion erleichtert das Arbeiten beim oszilloskopieren erheblich. Ebenfalls über einen Tastendruck werden dem Benutzer vom mobilen Oszilloskop alle relevanten Parameter angezeigt. Dies ist immer dann hilfreich wenn zum Beispiel Sensoren auf Ihre Funktion überprüft werden sollen.



- Auto-Set-Funktion am mobilen Oszilloskop

- Speicherung auf USB-Stick

- 22 automatische Messfunktionen

- deutsches Menü

- 60 MHz Bandbreite

- robuster Gummischutz am Gehäuse

- eingebautes Multimeter

- leichte, intuitive Bedienung

Technische Spezifikation mobiles Oszilloskop

Vertikalteil

Kanäle

Zwei

Bandbreite

60 MHz

Anstiegszeit

5,8 nS

Eingangsimpedanz

Widerstand: 1 MΩ

Kapazitiv: 15 pF

Eingangsempfindlichkeit

10 mV / Div ... 5 V / Div

Eingangskopplung

AC, DC, GND

Vertikalauflösung Oszilloskop

8 Bit

Speichertiefe

1 Kanalbetrieb: 32 k

2 Kanalbetrieb: 16 k

Maximale Eingangsspannung

300 V (DC & AC Spitze)

Horizontalteil

Samplerate

250 MSamples/s

Equivalent Aufnahme

50 GSamples/s

Zeitablenkung

5 ns / Div ... 1000 ns / Div

Genauigkeit Zeitablenkung ± 50 ppm

Trigger

Quelle

Kanal 1

Kanal 2

Extern

Modus

Rechteck

Pulsweite

Wechselnd

Video

X-Y Modus

X-Achse

Kanal 1

Y-Achse

Kanal 2

Verschiebung

max. 3 °

Messfunktionen

Spannung

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot

Zeit

Frequenz, Periode, Anstiegszeit, Abfallzeit, Positive Weite, Negative Weite, Duty Cycle

Cursor

Manuell, Abtasten, Automatisch

Mathematische Funktionen am Oszilloskop Addition, Subtraktion, Multiplikation, Division, FFT
Speicherung 15 Messkurven Einstellungen
Prüfspitzen (im Lieferumfang vom mobilen Oszilloskop)
Tastverhältnis 1 : 1, 10 : 1 (umschaltbar)
Kabellänge ca. 1,2 m

mobiles Oszilloskop PCE-DSO1060 speichert Messkurven

mobiles Oszilloskop PCE-DSO1060 automatische Triggerung

Allgemeine Spezifikationen zur Multimeterfunktion am mobilen Oszilloskop

Maximale Auflösung

6000 Stellen

Messfunktionen

Spannung, Strom, Widerstand, Kapazität, Diodentest, Durchgangsprüfung

Maximale Eingangsspannung

600 V AC,

800 V DC

Maximaler Eingangsstrom

10 A AC

10 A DC

Eingangsimpedanz

10 MΩ

Technische Spezifikation Multimeterfunktion vom mobilen Oszilloskop


Messbereich

Auflösung

Genauigkeit

Gleichspannung 60 mV 10 µV ± 1 % ± 1 Digit
600 mV 100 µV ± 1 % ± 1 Digit
6 V 1 mV ± 1 % ± 1 Digit
60 V 10 mV ± 1 % ± 1 Digit
600 V 100 mV ± 1 % ± 1 Digit
800 V 1 V ± 1 % ± 1 Digit
Wechselspannung 60 mV 10 µV ± 1 % ± 3 Digit
600 mV  100 µV ± 1 % ± 3 Digit
6 V 1 mV ± 1 % ± 3 Digit
60 V 10 mV ± 1 % ± 3 Digit
600 V 100 mV ± 1 % ± 3 Digit
Gleichstrom 60 mA 10 µA ± 1,5 % ± 1 Digit
600 mA 100 µA ± 1 % ± 1 Digit
6 A 1 mA ± 1,5 % ± 3 Digit
10 A 10 mA ± 1,5 % ± 3 Digit
Wechselstrom 60 mA 10 µA ± 1,5 % ± 3 Digit
600 mA 100 µA ± 1 % ± 1 Digit
6 A 1 mA ± 1,5 % ± 3 Digit
10 A 10 mA ± 1,5 % ± 3 Digit
Widerstand 600 Ω 0,1 Ω ± 1 % ± 3 Digit
6 kΩ 1 Ω ± 1 % ± 1 Digit
60 kΩ 10 Ω ± 1 % ± 1 Digit
6 MΩ 100 Ω ± 1 % ± 1 Digit
60 MΩ 1 kΩ ± 1,5 % ± 3 Digit
Kapazität 40 nF 10 pF ± 1 % ± 1 Digit
400 nF 100 pF ± 1 % ± 1 Digit
4 µF 1 nF ± 1 % ± 1 Digit
40 µF 10 nF ± 1 % ± 1 Digit
400 µF 100 nF ± 1 % ± 1 Digit
Hinweis: Die kleinste messbare Kapazität vom Oszilloskop ist 5 nF
Diodentest 0 ... 2 V
Durchgangsprüfung < 30 Ω

Allgemeine Spezifikationen mobiles Oszilloskop

Display

5,7 Zoll LCD Display mit LED Beleuchtung

Displayauflösung

240 x 230 Pixel

Schnittstellen

USB (Oszilloskop <-> USB-Stick)

Mini-USB (Oszilloskop <-> PC)

Spannungsversorgung

Externes Steckernetzteil:

Eingang: 100 V  ... 240 V AC / 50 Hz ... 60 Hz

Ausgang: 8,5 V / 1500 mA

integrierter Li-Ion Akku:

ca. 6h Betriebsbereitschaft

Abmessungen Oszilloskop

245 x 163 x 52 mm

Gewicht 1200 g

Ebenfalls lassen sich in diesem mobilen Oszilloskop 15 Messkurven im Speicher ablegen oder direkt auf einem USB-Stick abspeichern. Neben dem Oszilloskop hat dieses mobile Talent ein integriertes Multimeter. Über die frontseitig angebrachten Bananenbuchsen lässt sich hier bequem Strom, Spannung, Widerstand usw. bestimmen. Die Messwerte werden dann in dem hochauflösenden Display vom mobilen Oszilloskop dargestellt. Das mobile Oszilloskop zeigt neben dem absoluten Messwerte einen Bargraphen an, an dem der Benutzer ablesen kann auf welchem Level sich der Messwert im Messbereich vom mobilen Oszilloskop befindet. Auch bei der Multimeterfunktion wurde auf das automatische Auswählen des optimalsten Messbereichs durch das mobile Oszilloskop nicht verzichtet. Wird der aktuelle Messbereich über oder unterschritten schaltet das mobile Oszilloskop automatisch in den nächst besseren Messbereich um.

Lieferumfang mobiles Oszilloskop
1 x mobiles Oszilloskop, 2 x Tastköpfe zum mobilen Oszilloskop,

2 x Labormessleitungen, 1 x Steckernetzteil, 1 x Li-Ion Akku, 1 x Bedienungsanleitung mobile Oszilloskop PCE-DSO12060, 1 x Software
